０番３線式、近鉄擬きの電車の製作（足回りの騒音軽減）

いいたくないけど毎日暑い！。我が家の居間兼寝室のクーラーは、梅雨明け前から連続運転が当たり前になっている。もともとのクーラーは2001年製でとても夏を乗り切れそうになかったから、昨年５月に解体前の旧居で使っていたクーラーに取り換えてもらった。これは2011年製だけどまだしばらくは使えそうな状態で、昨年の夏はなんとか乗り切ってくれた。新居に移れるのは10月いっぱいくらいの見込みだが、この調子ならあと２月は頑張ってくれそうだ。

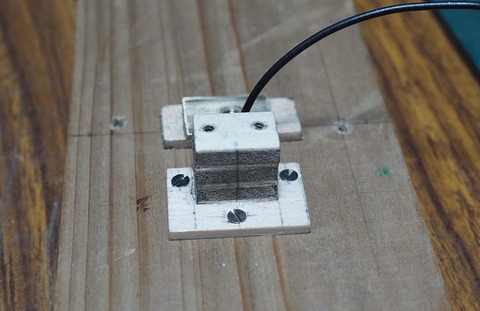

外出が家の周りの散歩くらいだから外ネタはなく、ブログは相変わらずの工作日記で回数を稼ぐ。コレクターの取り付けベースは一回り大きくして、ネジ止めできるようにした。

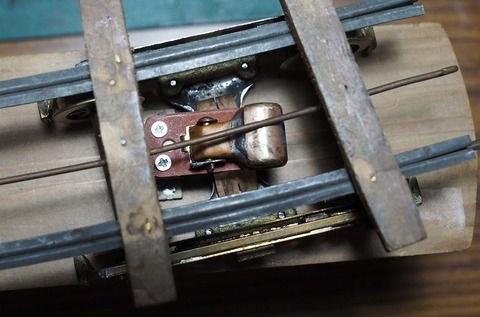

カーブでの接触状態。当たる所が中心から少しズレるから、平均して摩耗するようになる。

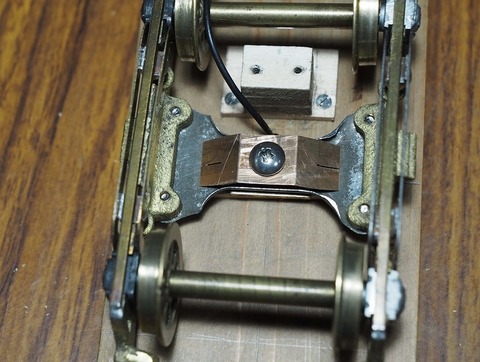

センターピンにフラ付き防止のための押さえバネを入れた。コンテナ貨車の台車で採用したのと同じ構造で、枕梁に合わせて幅が少し狭い。

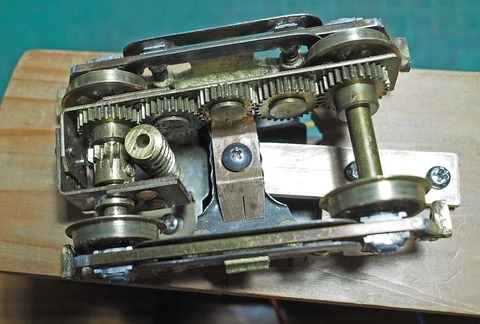

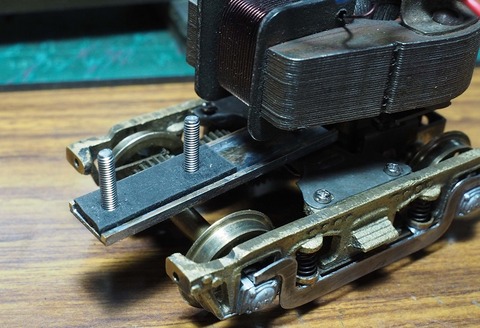

動力台車にも取り付け。フラ付き防止だけでなく、集電も安定する。

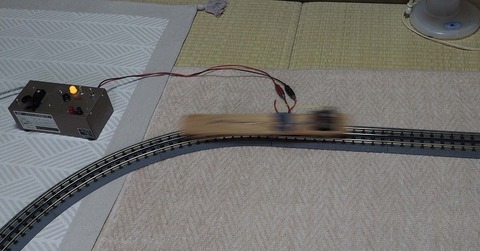

エンドレスを敷いて連続運転を行う。ギュルギュル音は床板が共振しているのも一因のようで、車体を乗せてネジ止めすれば少しは静かになるかも知れない。

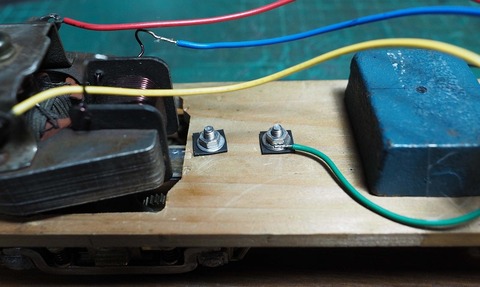

床板に接するスペーサーをゴム板に取り換えてみた。

上側もワッシャと床板の間に薄いゴム板を挟む。結果は劇的にというほどの変化はなく、まぁ少しは静かになったかなというくらい。

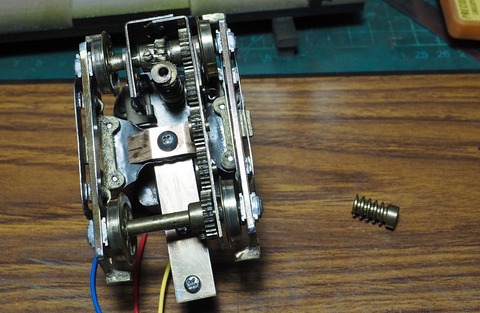

まだ規則的なワウが出るので、念のためウォームを取り換えたら少しは改善された。ウォームホィールとの相性が悪かったのか。モーターが新品ではなく、空回ししても軽くカリカリ音が出るから、騒音軽減はこのあたりが限界だろう。

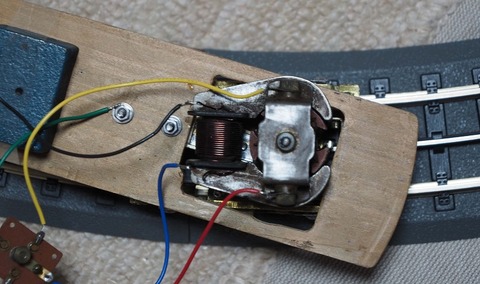

この状態ではモーターが車体に当たる。実際にはここまでの急カーブを走らせることはないと思うが、放ってはおけない。これはインサイドギアが少し片側に寄っているからで、車軸にスペーサーを入れて修正してみよう。

　
　

タグ：: #0番3線式; #近鉄2200新ショーティー

2024年07月28日16:14

カテゴリ: ０番鉄道模型

０番３線式、近鉄擬きの電車（ＪＡＭには間に合わないだろう）

猛暑日が続く中、先週の水曜（24日）頃から夏風邪に罹ったようだ。時々咳が出るくらいで、喉も痛いというほどではなく、鼻水も出ない。25日は全身がダルく、頭がぼうっとしていた。恐らく熱も38度近くあったと思う（計らなかったけど）。最悪、コロナかと覚悟を決めたが、幸いそれ以上は悪くならず、感冒薬と咳止めを飲んで27日にはほぼ普通の状態に戻った。そんな状態だからここ数日は外に出で電車にも乗ることもなく、自宅で模型の電車をいじくっている。

床板に台車を取り付けたから、仮配線をして動くようにしてみた。

MTHの直線を５本つないで試運転。プラ道床を板張りの床に敷いているからかなり音は響く。畳の上ならだいぶ静かになるはずだ。前進後進でスピードの差はほとんどないが、片方向で止まる寸前にギュルギュルといやな音が出るのが気になる。

コレクターは台車ではなく床板に取り付ける。この方が台車の枕梁に細工をする手間が省けるし、
もうひとつの理由もある。コレクターの摺動面は0.5mmの真鍮板で補強、取り付けベースは両面テープで仮固定しているだけ。

コレクターを台車に取り付けるとカーブでもサードレールに当たる位置は変わらないので、同じ場所が摩耗してしまう。床板に固定して接触面をセンターピンから少しずらしておけば、カーブではトラッキングエラーの分だけ当たる位置がずれるから、多少なりとも段付き摩耗を防げることになる。

ギアの噛合い調整のため、ベンチテストができる台を作った（塗装用の台として使ったものの流用）。

P7289901

ギア、軸受けにはたっぷり油が回っていて、ウォームギアの噛合いも適度なガタを持たせているが、たまに起動が渋くなる時がある。モーター軸に偏芯があるようにはみえない。ウォームホィールの位置を僅かずつずらし、一番よいと思われる位置を探る。前進後進でのスピード差は殆どなくなり、片方向の止まる時のギュルギュルもだいぶ目立たなくなってきた。モーターのブラシ圧力が強すぎな感じなので、バネを少し切って調整。一般的には合格点のレベルだが、個人的にはもう少しなんとかしたいところで、あと数日は試行錯誤が続くだろう。

タグ：: #0番3線式; #近鉄2200新ショーティー

2024年07月26日11:09

カテゴリ: ０番鉄道模型

０番３線式、近鉄擬きの電車の製作（道具の手入れなど）

詐欺メールはまだ１日１回、着信している。以前の100万円支援しますというやつもそうだったが、反応がなくても１週間くらいはお誘いメールを送ることがマニュアル化されているのかも知れない。
さて、カレンダーを見ればＪＡＭまでひと月を切った。それまでに近鉄擬きの電車が完成するかどうかはかなり微妙といえる。

暑いなか、一番働いてくれている100Wのハンダ鏝だが、ステンレス用フラックスを使っていると腐食が早い。黒くバリバリになった部分をヤスリで叩き落とすとこんな状態になっている。

そのままでは先端まで熱が十分に回らないので、くびれた部分から先を切り取る。

単目のヤスリでゴリゴリ削る。これはまだ整形途中で、さらに左右の角度などを調整する。

ハンダメッキをすればできあがり。鏝先が短くなったのでそのままでは温度が上がりすぎるから、スライダックで90Vくらいに調節して使う。フラックスを付けた時にチュン　と軽く余韻が残るようなら適温、ビシッとなるのは温度が上がりすぎでハンダを弾いてしまう。金属工作のベテランには釈迦に説法だけど。

車体の工作は一休みして、台車と床板を合わせてみる。付属していた床板は５mm厚で反りや歪みはないからそのまま使う。動力台車側はモーターの当たりを逃げる最小限の穴をあけた。枕梁の厚みは３mmでよさそうなので、動力台車用は１mm板に1.2mmの角線で補強したもの、付随台車はコンテナ貨車で作った余り物を活用し、２mmのスペーサーを入れて高さを調節している。久しぶりに真鍮板同士のハンダ付けは、こんなにも楽だったのかということを実感した。

仮取付け。バネが最大限に撓んでもフランジが床板に当たらないことを確認した。

写真の右側のビスがほぼ車軸の真下に来るが、首を振らせればなんとかドライバーを使える。枕梁にネジを切り、上から止めるようにしてもよかったのだが、車体を外さないと作業ができないのは同じだからこのままでよしとする。

タグ：: #0番3線式; #近鉄2200新ショーティー
