2025年を振り返る(10~12月)

いつのまにかクリスマスも過ぎ、2025年も残り僅かになった。年賀状は25日に出したし、あとは年末恒例の忘年運転会に備えるだけだ。

10月

PA026530
2日、渋谷駅の改良工事で2020年9月に閉店となった本家しぶそばが道玄坂で営業再開と聞いたから放ってはおけない。半端な時間なので見るだけだったが、独自メニューの鯖コロッケはいずれ試食してみたい。

PA026561
その足で大井町線の尾山台へ。小田急西武への譲渡のため廃車が進む9000系を撮っておく。

PA026562
その代替となる6020系の5連。この時はまだ5本くらいだったが、今はもっと増えている。

PA176618
17日、80000系が営業運転を開始した東武鉄道野田線に行ってみる。

PA176636
予期せぬオマケにも出会えた。

PA186669
18日、鉄道模型ショーを見に浜松町の産業貿易センターへ。京王2010系なんてどれだけ売れるのだろうか。開発進行中とか企画検討中とか、メーカーも大変だなと思う。

PA186697
ついでに海っぺりを歩く。右手対岸が豊洲市場になる。

PA186706
まだ陽も高いので山手線環状運転100年記念のマーク付き列車を追いかけた。

PA236743

PA236789
23日、遅ればせながら小田急のロマンスカーミュージアムを見学。ジオラマの車種選定がなかなかディープだった。

PA246873
24日、東京臨海高速鉄道の新車71-000形を初撮り。E233系と同じ顔なのだが、塗装でだいぶ印象が変わる。

PA306921
30日、京王7000系の1本がオリジナルの帯色になった。このあとも何度か追いかけている

11月

DSCF7304
1日、これも恒例となった小池さんのマルチゲージレイアウトでの運転会。だいぶ植林が進んでいる。今回は長野県内で立寄る所がなく日帰りだった。

PB077024
7日、西武鉄道新宿線にチョコバナナ編成が出現。黄色が新宿寄りに連結されるのが本命だが、まだ決めの1枚は撮れていない。

PB087055
8日、別の目的で練馬に行った時の拾いもの。

PB147141
14日、埼玉県民の日を記念して発売された西武鉄道全線1日フリーきっぷを使って秩父に行く。貨物列車は運休だったが煙ったいのが撮れた。

PB147219
秩父は早めに切り上げ、川越の藏の街を歩いた。

PB197306
19日、0番の近鉄擬き電車がだいぶ形になってきた。

PB217336
21日、この場所で撮影しているのは恐らく私だけだろうと思う。高架化工事が進んでいるから、立ち入りできなくなるのも時間の問題だ。

PB227418
22日、目先を変え、ゲージツ的っぽい写真を撮ってみる。これは蚕糸の森公園。

PB267486
26日、調子に乗って神宮外苑のイチョウ並木でも挑戦してみた。

PB297530
29日、これも恒例となったプラモデルの作品展。毎度のことながら、かなり目から鱗が落ちる。

12月

PC047629
4日、8mm径のパイプが手に入ったので、0番の電車の前照灯を作った。木製屋根にどうやって固定するかはこれから考える。

PC057654

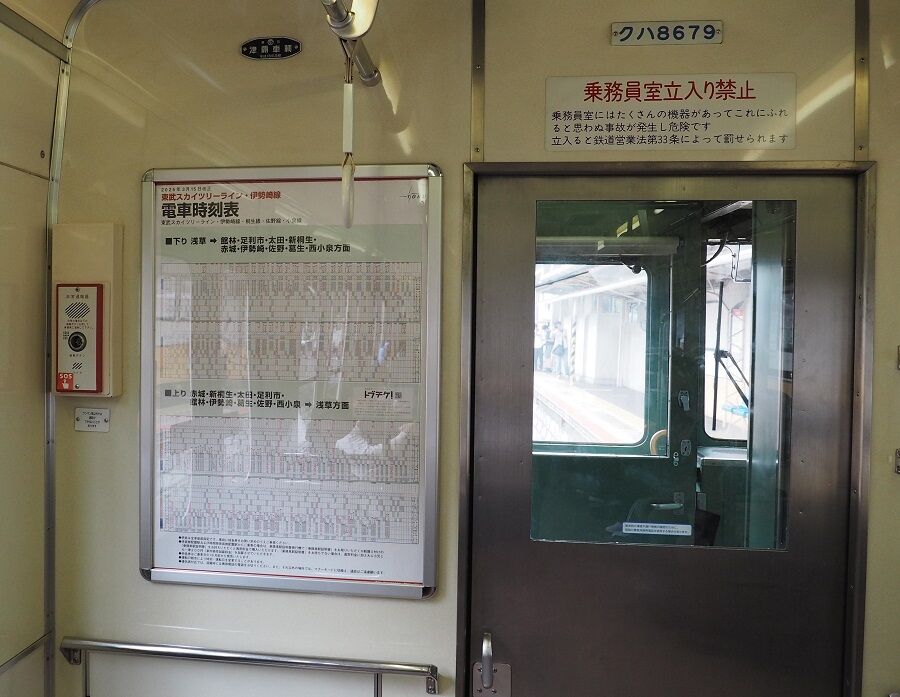

5日、東武鉄道業平橋の下り線ホームが7日から新ホームに移るので、最後の様子を見に行く。

PC097735
9日、長らく凍結されていた16番の機関車キットを発掘して、工作を再開する。

PC107815
10日、別の用件のついでだか、京成電鉄の立石に寄ってみた。駅の北側は地上げが進んでいるが、鉄道の高架化はかなりスローペースのように見える。

今年は年越しの仕事もなく、のんびりと正月を迎えられそうだ。



鉄道強要講座(前面貫通式の構造を考える)

忘れた頃に現れる鉄道強要講座、先日、近鉄の貫通路が変態だという話題が出たので、どのあたりからが変態なのかを考えてみよう。

PC247886

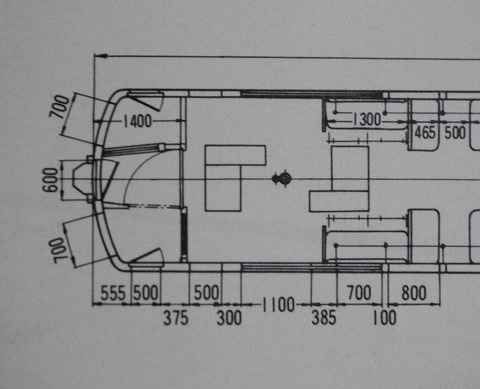

これは国鉄クモハ51形の平面図で、誠文堂新光社の国鉄電車ガイドブックから借用した。先頭車が中間に入った時は幌を渡して通り抜けができるわけだが、その場合、通路となる部分以外は乗客が入れないように閉鎖する必要がある。図面からわかるように、客室との仕切り扉をほぼ90度回して運転士席の部分を閉鎖。車掌側は図面で3本線になっている部分が常時開になっている引き戸で、これを引き出せば閉鎖できる。関東では先頭車が編成中に入っても幌を渡すという慣例がなかったので、車掌側の引き戸を省略したり、後年、通路部分にブレーキ関係の配管を通したりして、前面の開き戸が開閉できなくなっている例もあった。

P4229750 京成3500

P4229751

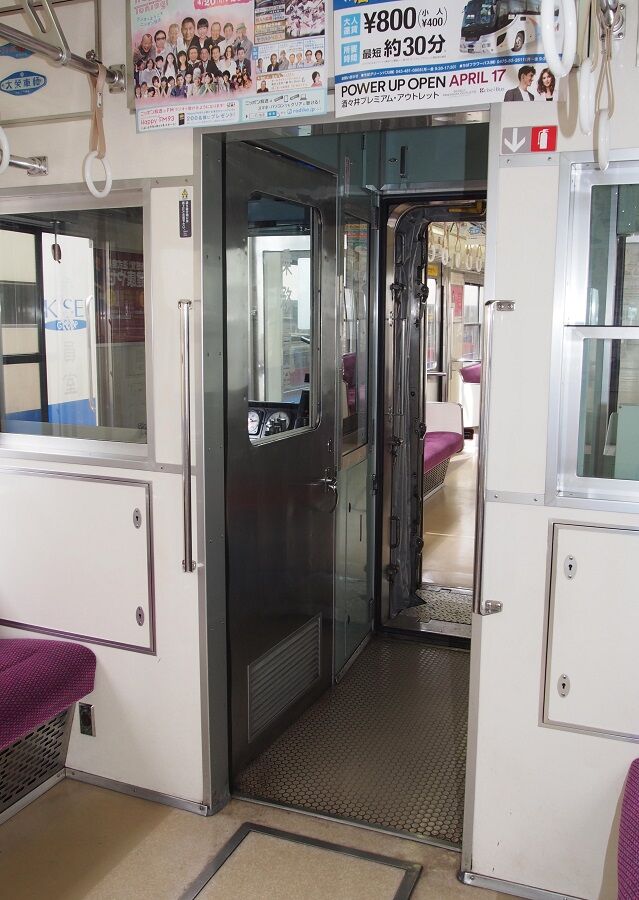

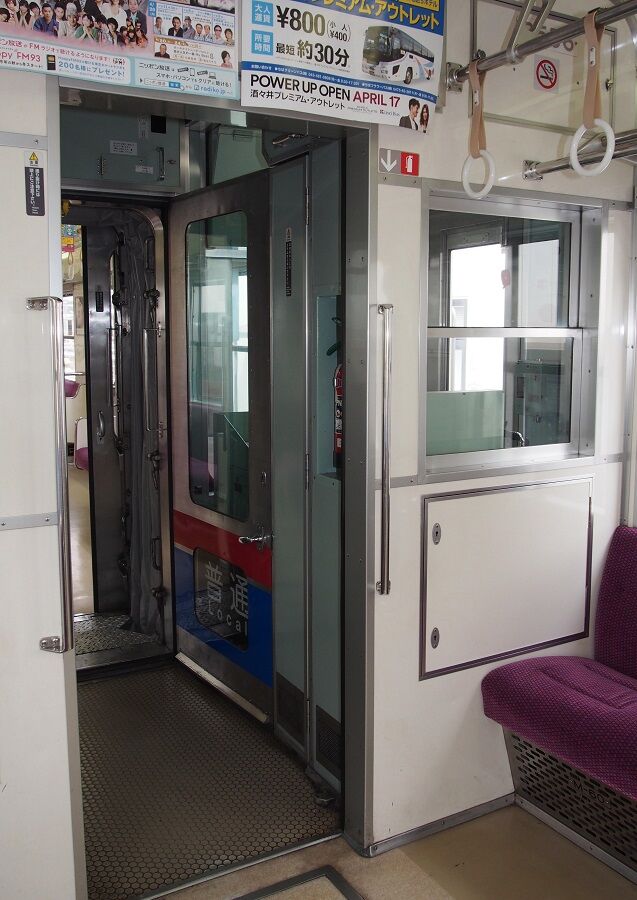

京成電鉄の3500形は運転士側と車掌側を区切る標準的な構造を備えていて、仕切り扉で運転士側、前面の貫通扉で車掌側を閉鎖することができる。初代の3300形までは仕切り扉の内側(客室側)にもう1枚引き戸があり、通路を仕切ることができた。子供の頃に京成に乗った時、仕切り部分に扉が2枚あるのが珍しかった。この方式は非常に合理的なのだが、仕切り扉、貫通扉の幅はむやみに広くできないから、運転室の奥行きが拡大されると寸法足らずで完全に閉鎖することができなくなる。

PA286873

PA286871 東武10030
東武鉄道10030型では前面の扉の内側に運転士側を仕切る扉を備えた。車掌側は折り畳まれた固定仕切りを反転させて幅を稼いでいる。

P7125361 東武8000

P7125363
東武鉄道8000系、原型は京成3500形に準じた構造だったと思われるが、更新で運転室の奥行きが拡大されたので、10030型と同様に貫通扉の内側に運転士側を仕切る扉が増設された。客室との仕切りは引き戸で、京成電鉄とは逆の車掌側に引き込む。

P7045622 京王9000

P7045623

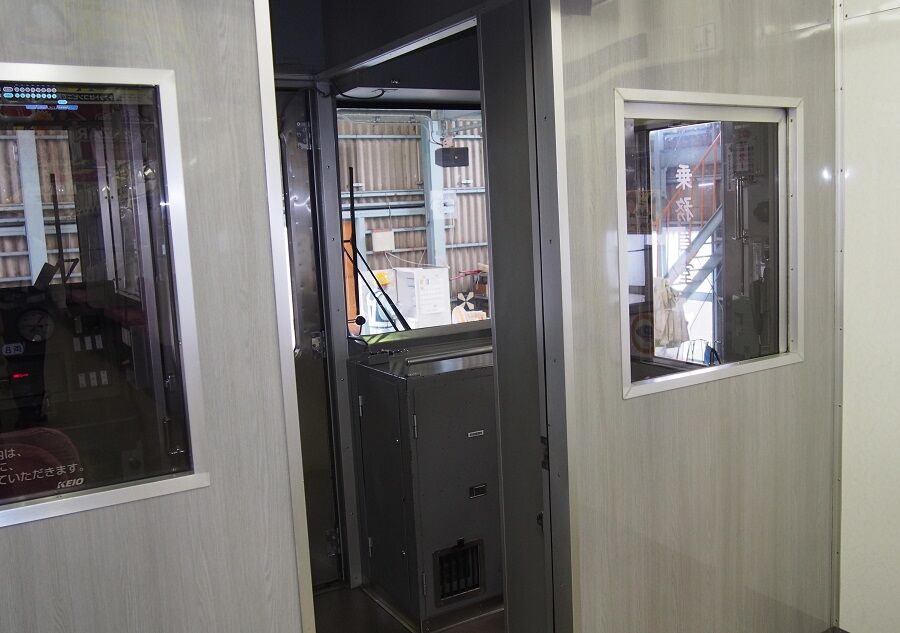

京王電鉄9000系の1次車(8連)。この状態では車掌側は閉鎖できないが、地下鉄乗入れ対応で2連を増結する八王子寄りは、可動仕切りを付けて閉鎖できるようにすることが考えられていた。実際には地下鉄乗り入れ用は10連で増結の必要がなくなったから、可動仕切りは実現しなかった。

P8226482 南海6000

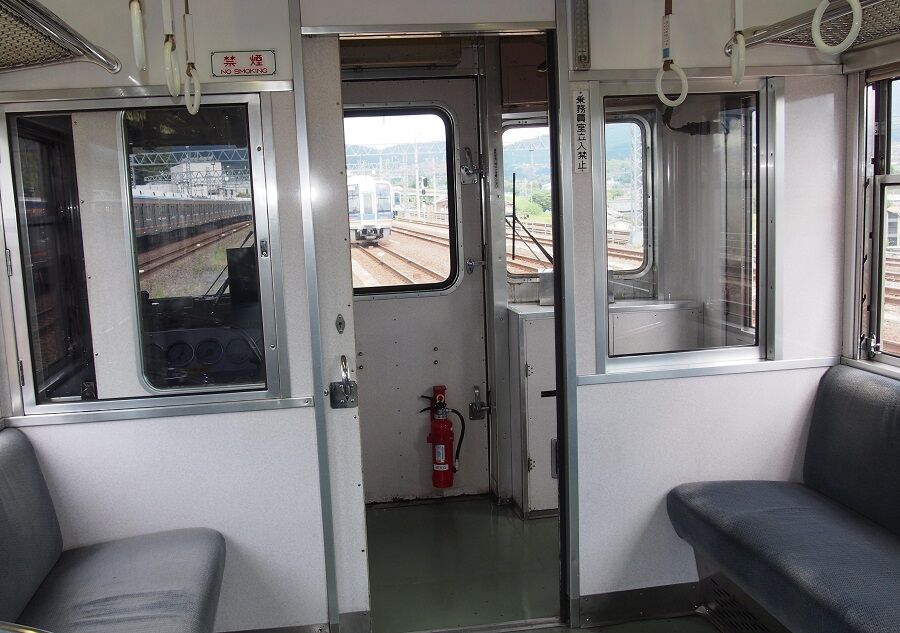

関西はどうだろうか。これは南海電鉄6000系で、仕切り扉が引き戸なのは京成電鉄の初代3300形までと同じ。貫通扉は運転士側に開き、車掌側は閉鎖されない。

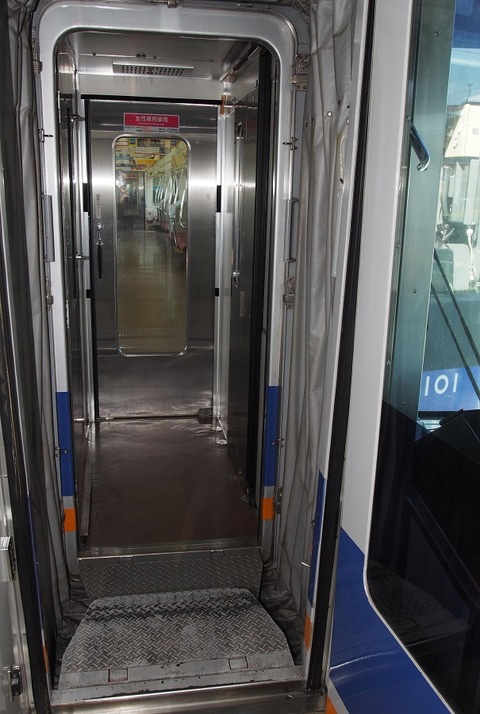

P7244523 南海8000-1000
同じく南海電鉄、8000系(奥)と1000系(手前)の連結部分。6000系とは貫通扉のヒンジの位置が反対になり、車掌側も完全に閉鎖される。

PB128810

PB128809

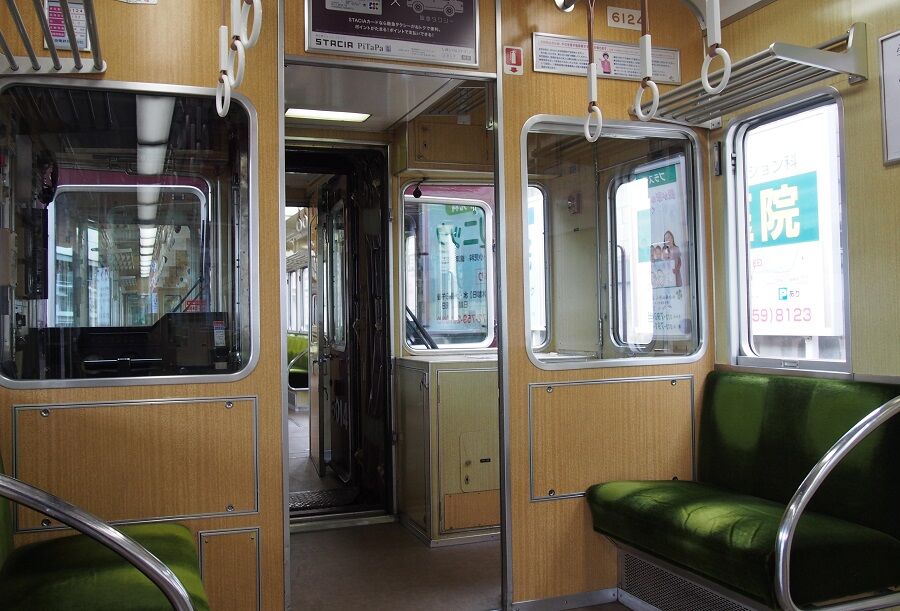

阪急電鉄6000系。貫通扉と仕切り扉を重ねて運転士側を閉鎖するが、車掌側は閉鎖しないで立ち席スペースとなる。7000系以降は車掌側に可動仕切りを取付けて閉鎖できる構造としたが、取付けは連解対応となる基本編成の梅田寄りMcと、増結編成のTcに限定された。現在は10連が廃止されたので可動仕切りも撤去されているかも知れない。なお、車掌側の仕切り窓は3000系まで(と思う)ガラスがなくて素通しだった。

PB118502

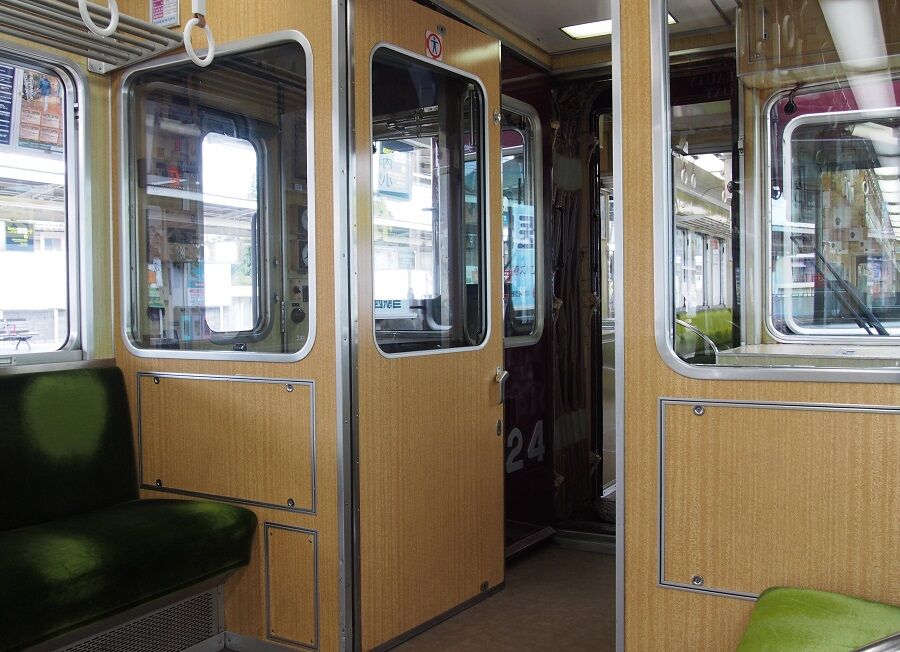

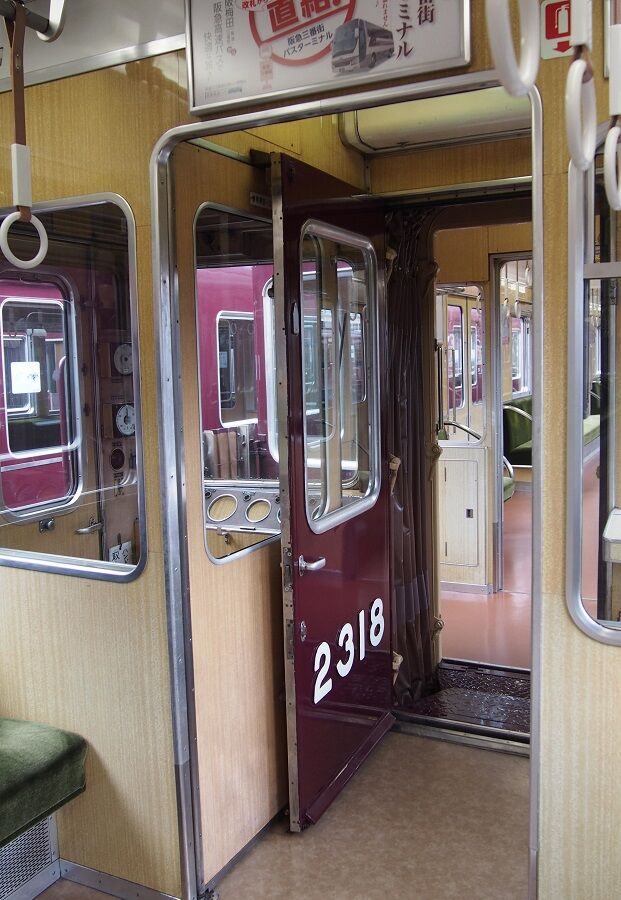

2300系は貫通扉と仕切り扉の重なり方が逆になっている。変わったのは5000系あたりからだろうか。

P9270486 近鉄2410

P9270488

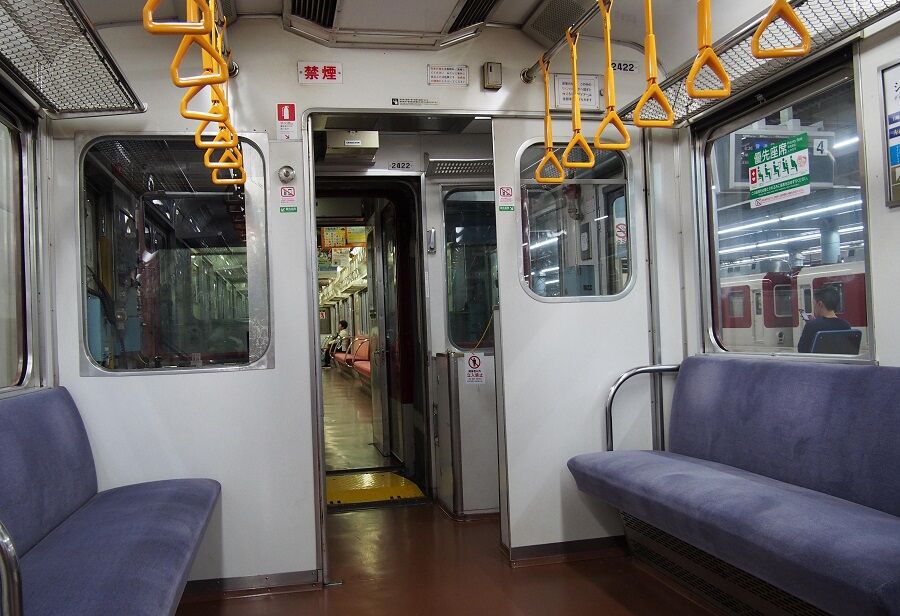

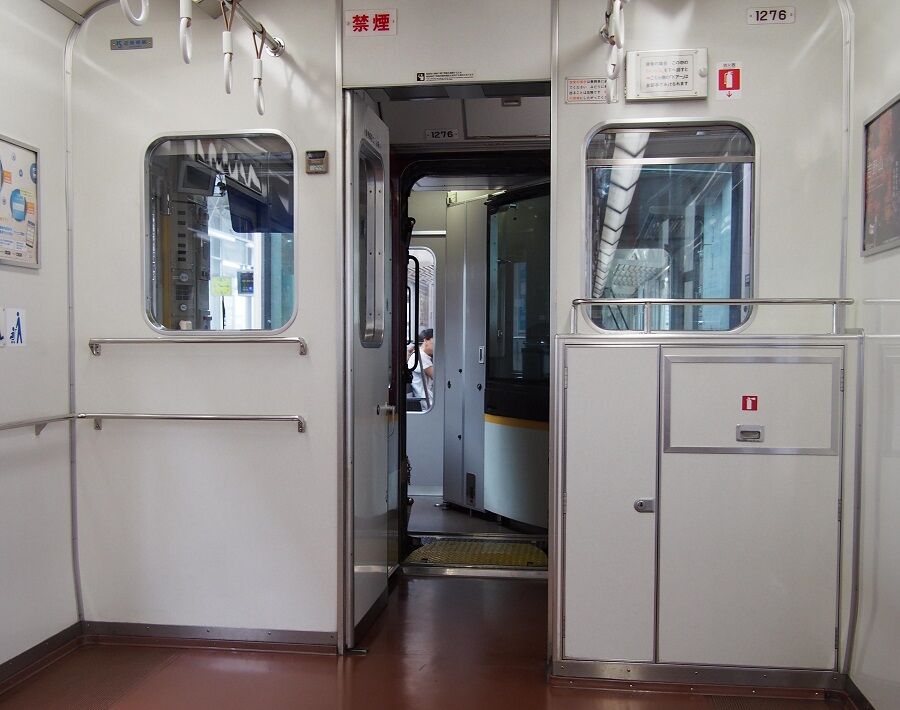

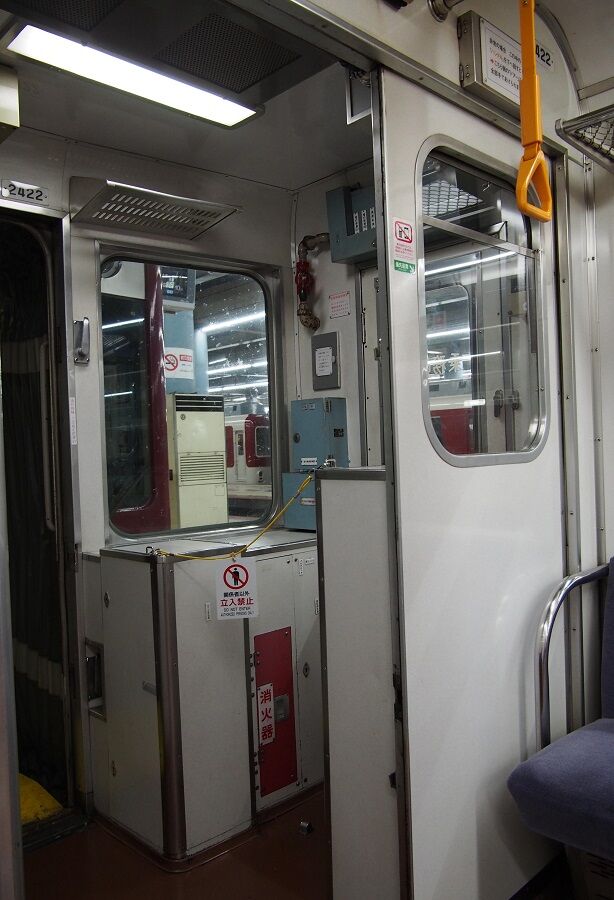

近鉄2410系。貫通扉と仕切り扉を重ねて運転士側を閉鎖するのは阪急と同じ。車掌側は立入禁止のささやかな札が下げられている。

P9270533

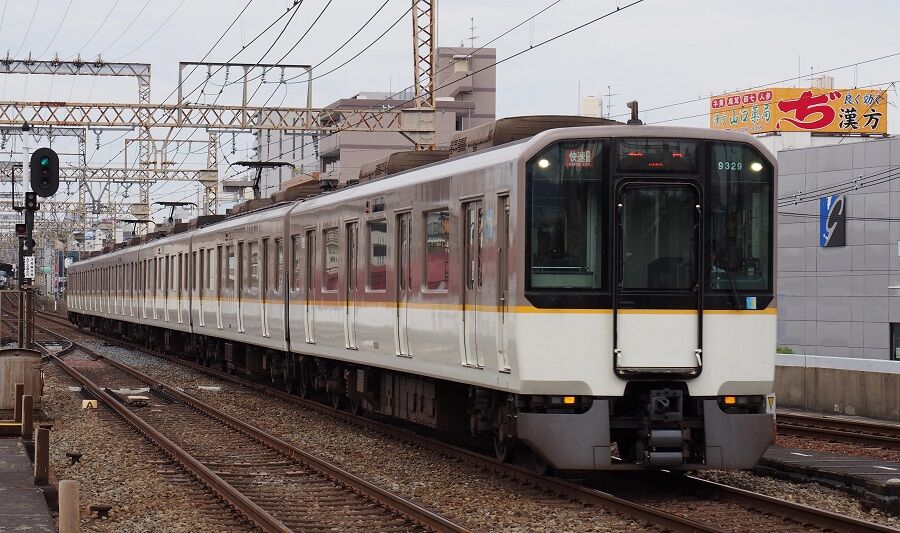

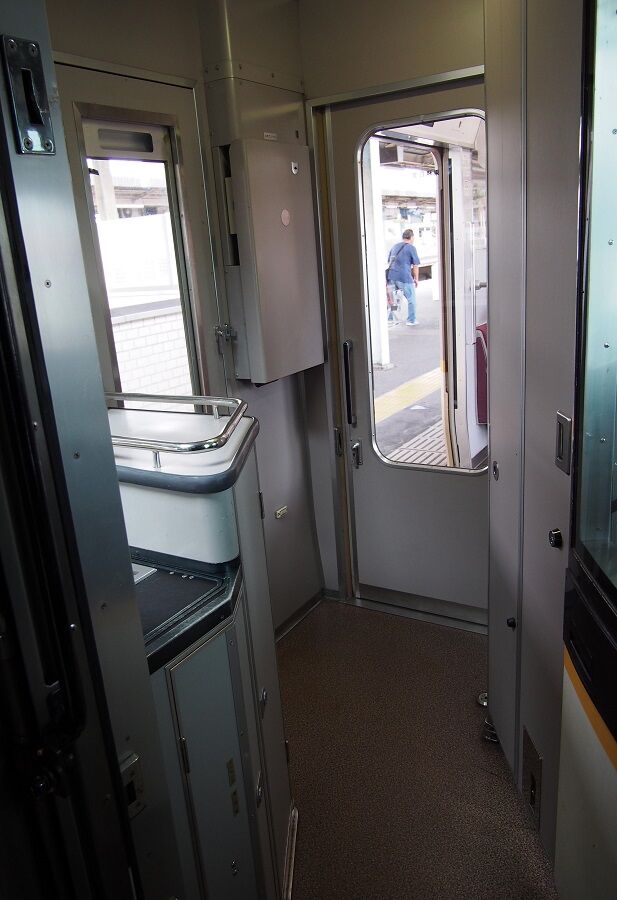

貫通路がうねっているとシグ鉄さんがびっくりしたのがシリーズ21といわれるグループ。前面はごく当たり前のスタイルなのだが。

P9270538
なんと、車内の仕切り扉は中央ではなく右側にある。

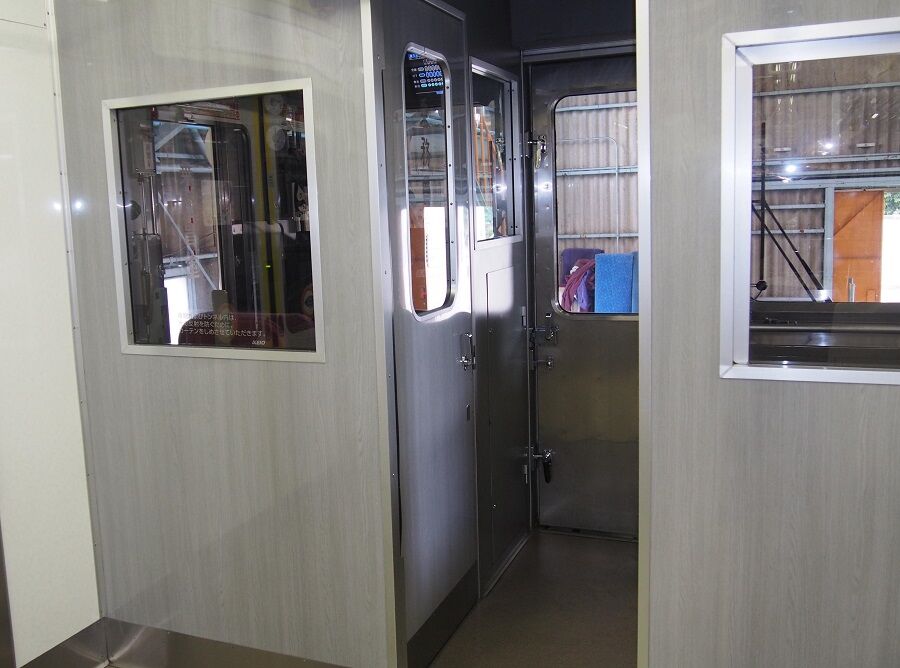

P9270522

P9270521 近鉄9020

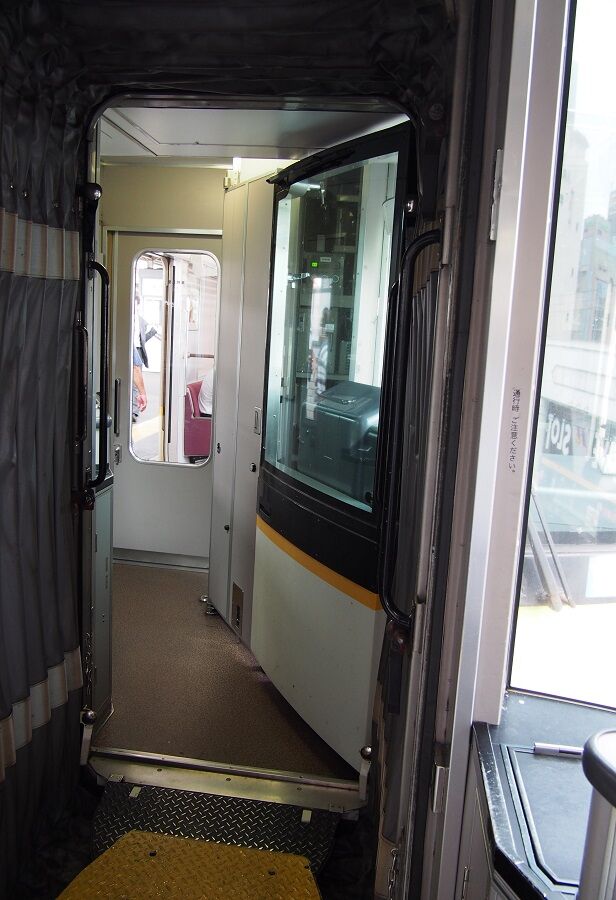

なんともおもしろい区切り方で、通路は斜めになっている。

P9270542
連結した在来車から見るとこうなる。

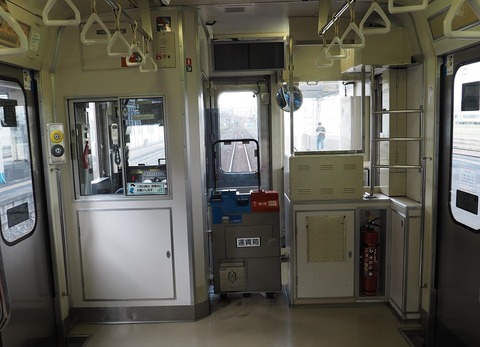

P8256000 JR701

P8256001

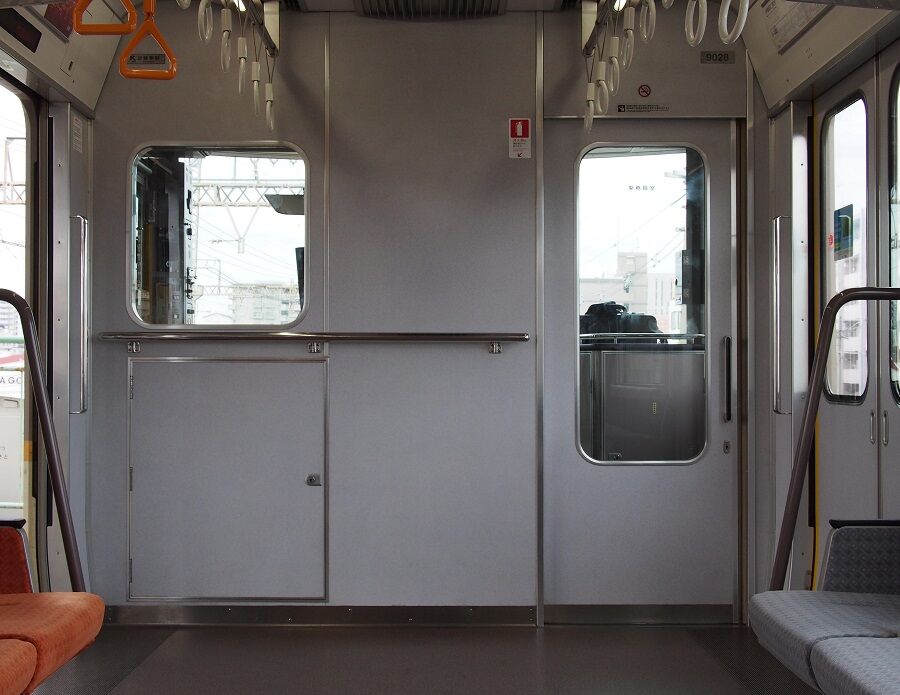

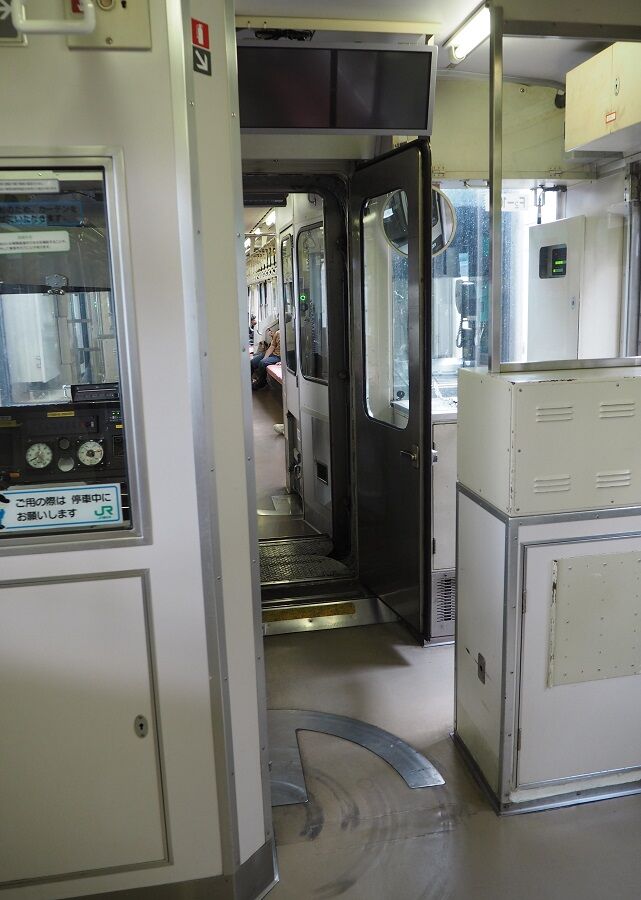

オマケはJR東日本の701系。20系気動車みたいで実質的には半室構造といえる。貫通扉は開いた位置で固定されるが、車掌側は完全に閉鎖されない。

いやぁ、貫通路の構造もなかなか奥が深い。









歳末だなぁ

今年も残り1週間、ちょっと外歩きして歳末を感じるものといえば・・・。

PC237883
もう年賀状の受付が始まっている。今日(24日)は雨だから家に籠もって年賀状を印刷しよう。足りないインクは昨日買っておいた。

PC237882
年末になると、というかこの時期にしか見られないのがこれ。全国的なものなのかは確認していない。スピーカーから「聖書の言葉をお伝えします」なんて流しているけど、個別の音源ではないようで立ち位置が違っても音声は完全にシンクロしている。どこかに親機を持ったリーダー役がいるのだろうか。

PC237884
これはスピーカーなしでただ立っているだけ。

PC237885
歳末とは関係ないが、一番最近に買った本。多少なりとも変態の気がある人は買って損はないと思う。
